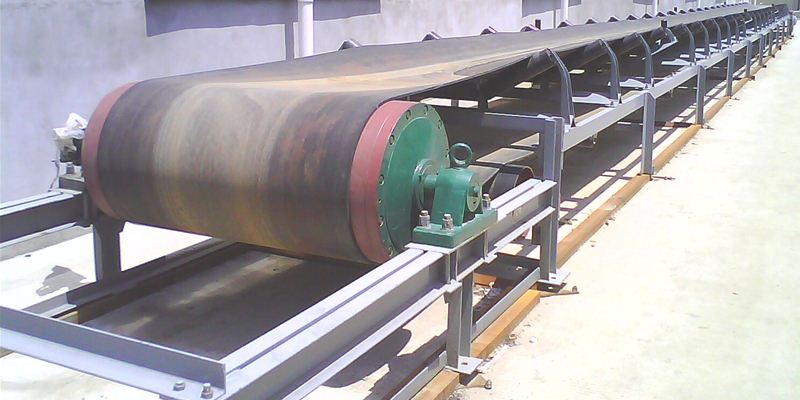

TD75型固定带式输送机
一、简介
      TD75型固定带式输送机由于工艺结构简单、造价低，部件通用性强、维修方便，且输送量能够满足通常情况，因而成为一种大众型输送机。根据需要可单台、多台或与其它输送设备组成水平或倾斜的输送系统。

      随着科技的进步，一些新技术、新工艺也开始在一些重要场合采用，如锥形辊、“大头辊”用以调偏，跑偏开关、拉绳开关用以输送机的安全与保护等。
二、TD75型固定带式输送机技术特征和主要技术参数
      1、胶带宽度带宽范围——500、650、800、1000、1200、1400mm；

      2、驱动功率范围——1.5～200kw；

      3、带速范围——0.8、1.0、1.25、1.6、2.0、2.5、3.15、4.0m/s；

      4、输送量——参看表（一）（物料容量r＝1.0t/m3，输送机倾角β≤6°、物料堆积角＝30°）；

      5、最大倾角——参看表（二）（向下输送时允许最大角为表中值的80%）；

表一  TD75型固定带式输送机 输送量
断面形式 带速 带　宽 B（mm）
（m/s） 500 650 800 1000 1200 1400
　 输送量 Q(t/h)
槽型 0.8 78 131 - - - -
1 97 164 278 435 655 891
1.25 122 206 348 544 819 1115
1.6 156 264 455 696 1048 1427
2 191 323 546 853 1284 1748
2.5 232 391 661 1033 1556 2118
3.15 - - 824 1233 1858 2528
4 - - - - 2202 2996
平型 0.8 41 67 118 - - -
1 52 88 147 230 345 469
1.25 66 110 184 288 432 588
1.6 84 142 230 368 553 753
2 103 174 289 451 677 922
2.5 125 211 350 546 821 1117

表二  TD75型固定带式输送机 输送最大倾角
物料名称 β 物料名称 β 物料名称 β
块煤 18° 20～40mm
油母页岩		 20° 湿砂 23°
原煤 20° 0～1200mm
油母页岩		 22° 盐 20°
煤粉、水洗后产品 21° 干松泥土 20° 型砂 24°
筛分后的焦炭 17° 湿土 20-23° 废砂 20°
0～25mm
焦炭		 18° 湿精矿
（含水12%）		 20° 未筛分的石块 18°
0～3mm
焦炭		 20° 干精矿 18° 水泥 20°
0～350mm
矿石		 16° 筛分后的石灰石 12° 块状干粘土 15-18°
0～120mm
矿石		 18° 干砂 15° 粉状干粘土 22°
0～60mm
矿石		 20° 混有跞石的砂 18-20° 　 　
40～80mm
矿石		 18° 采石场的砂 20° 　 　

三、客户案例

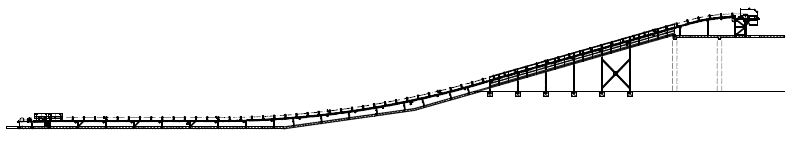

案例1（结构特点：采用螺旋拉紧装置）

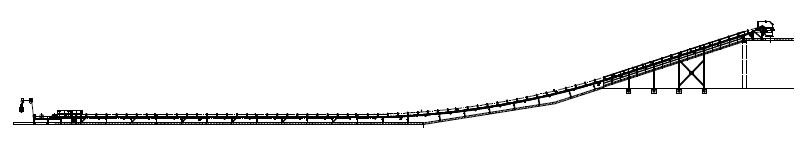

案例2（结构特点：采用车式拉紧装置）

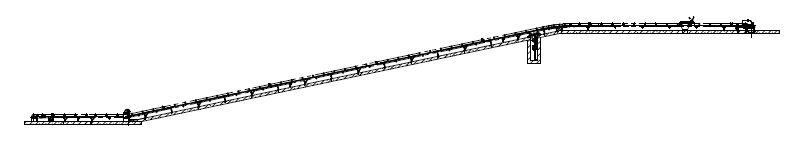

案例3（结构特点：采用垂直拉紧装置、改向压轮、卸料器）
四、说明
      本产品可根据客户实际需求设计、制作，欢迎来电来函咨询。
      凡订购产品的客户，我们一律帮您免费设计、布置和专业的技术指导，使您订购的产品发挥最大的效率。
      另外，我们给客户配置的零部件均为知名厂家产品，每个部件的材质、制造工艺都有严格的把关，并有专业的安装人员进行安装、调试，敬请放心订购。
