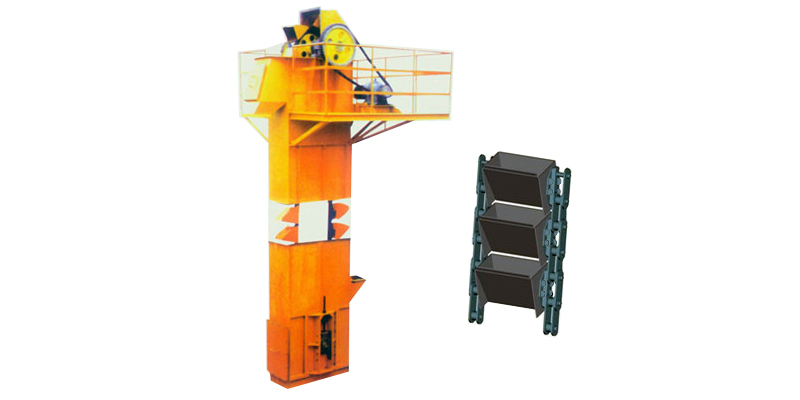

NE型斗式提升机 |
|
一、工作原理 |
输送链为套筒滚子链，诱导式重力卸料，用于各种粉状、块状颗粒的垂直提升。物料直接流入料斗，无须料斗接料，减少机械磨损，取料完全、均匀，避免底部物料的堆积，在输送尺寸较大，较高磨琢性物料有很大优势。
|
|
二、主要特点 |
1、提升范围广。这类提升机对物料的种类、特性及块度的要求少；可提升粉状、粒状和块状物料；可提升磨琢性的物料；可提升温度<25度的高温物料
2、输送能力大。提升量可达15-800m3/h。
3、能耗低。提升机采用大容量料斗输送，链速低提升量大，无回料和挖料现象，因此驱动功率小，比环链式提升机节电25%-45%左右。
4、使用寿命长。输送链采用板链式高强度耐磨链条，延长了链条的使用寿命。正常情况下，输送链的使用寿命超过5年以上，运转率接近100%。
5、提升高度高。这类提升机链速低，运行平稳，因此可达较高的提升高度(<40m)
6、运行可靠。先进的设计原理，保证了整机运行的可靠性。
7、操作方便。维修量少，易损件少。
8、使用生产成本低。
9、密封性好，环境污染少。
10、机械尺寸小。与同等提升量的其他各类提升机比较，这类提升机的机械尺寸较小。
|
|
三、主要结构 |
1、运行部件：由料斗和套筒滚子链组成；
2、驱动装置（左、右装配）：由驱动平台、驱动组合（减速器、电机、液力耦合装置）、传动链组成；
3、上部装置：上部机壳、上罩、卸料口、上轴装置、逆止器；
4、中部机壳：标准节（2m）和非标节（1～1.5m），包括带检视门的中间节；
5、下部装置：下部机壳、进料口、尾轴装置、张紧装置。
|
|
四、TD型、D型斗式提升机的型号及相关参数 |
|
NE(G)系列板链式提升机共有11种型号：NE(G)15、NE(G)30、NE(G)50、NE(G)100、NE(G)150、NE(G)300、NE(G)400、NE(G)500NE(G)600、NE(G)800。 |
| 规 格 |
最大提升量（m3/h） |
料斗容积（L） |
运行部件重（Kg/m） |
最大链速（m/min） |
物料最大块度（mm） |
| 占百分比％ |
|
10 |
25 |
50 |
75 |
100 |
|
NE50 |
60 |
14.8 |
69.58 × 2 |
65.6 |
35 |
30 |
20 |
15 |
10 |
|
NE100 |
171.2 |
32.5 |
106.0 × 2 |
65.6 |
35 |
30 |
20 |
15 |
10 |
|
NE100/D |
148.6 |
29.6 |
116.0 × 2 |
|
NE200 |
228.3 |
83.8 |
113.6 × 2 |
65.6 |
35 |
30 |
20 |
15 |
10 |
|
NE200/D |
198.1 |
69.8 |
125.0 × 2 |
|
NE300 |
285.4 |
120.8 |
121.3 × 2 |
65.6 |
35 |
30 |
20 |
15 |
10 |
|
NE300/D |
147.6 |
104.8 |
134.0 × 2 |
|
NE400 |
364 |
235.6 |
208.9 × 2 |
66.26 |
50 |
40 |
30 |
25 |
20 |
|
NE400/D |
317.1 |
203 |
217.3 × 2 |
|
NE500 |
486.4 |
188.2 |
223.6 × 2 |
66.26 |
50 |
40 |
30 |
25 |
20 |
|
NE500/D |
423.8 |
162.2 |
234.1 × 2 |
|
NE600 |
608.8 |
140.8 |
238.2 × 2 |
66.26 |
50 |
40 |
30 |
25 |
20 |
|
NE600/D |
530.5 |
121.4 |
250.9 × 2 |
|
|
三、说明 |
本产品可根据客户实际需求设计、制作，欢迎来电来函咨询。
凡订购产品的客户，我们一律帮您免费设计、布置和专业的技术指导，使您订购的产品发挥最大的效率。
另外，我们给客户配置的零部件均为知名厂家产品，每个部件的材质、制造工艺都有严格的把关，并有专业的安装人员进行安装、调试，敬请放心订购。 |
|
