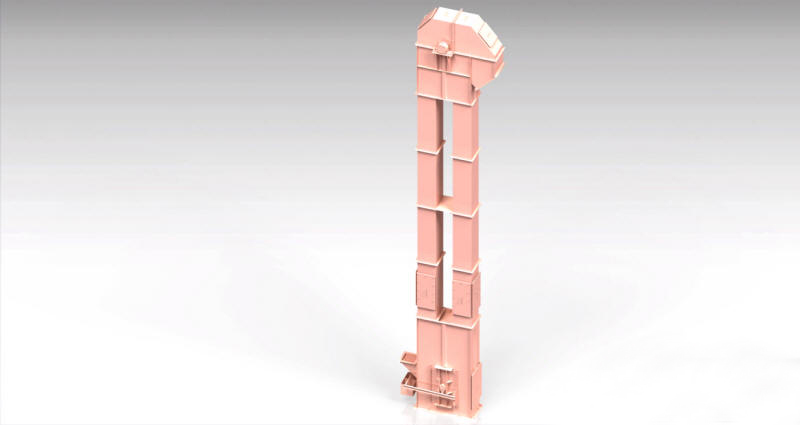

TH、HL型环链斗式提升机 |
|
一、简介 |
TH、HL型环链斗式提升机适用于垂直输送粉状、粒状及小块状且磨琢性较小的散状物料，如粮食、煤、水泥、碎矿石等，提升高度最大40m。
TH、HL型环链斗式提升机环链斗式提升特点为：结构简单，运行平稳，掏取式装料，混合式或重力卸料，轮缘采用组合链轮，更换方便，链轮轮缘经特殊处理寿命长，下部如采用重力自动张紧装置，能保持恒定的张力，避免打滑或脱链，同时在料斗遇阻时，有一定的容让性能够有效地保护运动部件，物料温度不超过250℃。
TH型按《垂直斗式提升机》（JB3926－85）标准设计制造，应优先运用，除连接尺寸外，HL斗式提升机的链条、链轮、张紧装置与TH型相同。
|
|
二、常用TH、HL型环链斗式提升机的参数 |
| 型号 |
HL300 |
HL400 |
TH315 |
TH400 |
TH500 |
TH630 |
TH800 |
TH1000 |
| 料斗型式 |
Q |
S |
Q |
S |
Zh |
Sh |
Zh |
Sh |
Zh |
Sh |
Zh |
Sh |
Zh |
Sh |
Zh |
Sh |
输送量
（m3/h） |
24 |
48 |
45 |
47 |
21 |
36 |
36 |
56 |
45 |
70 |
68 |
110 |
87 |
141 |
141 |
220 |
斗宽
（mm） |
300 |
400 |
315 |
400 |
500 |
630 |
800 |
1000 |
斗容
（L） |
4.4 |
5.2 |
10 |
10.5 |
3.75 |
6 |
5.9 |
9.5 |
9.3 |
15 |
14.6 |
23.6 |
23.3 |
27.5 |
37.6 |
58 |
斗距
（mm） |
500 |
600 |
500 |
600 |
688 |
688 |
920 |
920 |
| 链条规格 |
Φ18×50 |
Φ18×50 |
Φ18×50 |
Φ18×50 |
Φ22×86 |
Φ22×86 |
Φ26×92 |
Φ26×92 |
链轮节轻
（mm） |
630 |
630 |
630 |
710 |
800 |
900 |
1000 |
1250 |
斗速
（m/s） |
1.4 |
1.4 |
1.4 |
1.4 |
1.5 |
1.5 |
1.6 |
1.6 |
物料最大块
（mm） |
40 |
50 |
45 |
55 |
65 |
75 |
85 |
100 |
|
注：
1、表中斗容为计算斗容，输送量按填充系数0.6计算得出。
2、TH型斗提机料斗用途：
zh-中深斗：输送湿粘性物料，如糖、湿细沙等。
sh-深斗：输送量的粉状至小块状物料，如水泥、砂、煤等。
3、HL型斗提机料斗的用途：
Q-浅圆底料斗：输送潮湿、易结块、难抛出的物料、如湿沙、湿煤等。
S-深圆底料斗：输送干燥的、松散的、易抛出的物料，如水泥、煤块、碎石等。
4、张紧力计算：G=40+0.232Q×H，式中：Q输送量(t/h) H-提升高度（mm) G-张紧力（kg）。 |
|
三、说明 |
本产品可根据客户实际需求设计、制作，欢迎来电来函咨询。
凡订购产品的客户，我们一律帮您免费设计、布置和专业的技术指导，使您订购的产品发挥最大的效率。
另外，我们给客户配置的零部件均为知名厂家产品，每个部件的材质、制造工艺都有严格的把关，并有专业的安装人员进行安装、调试，敬请放心订购。 |
