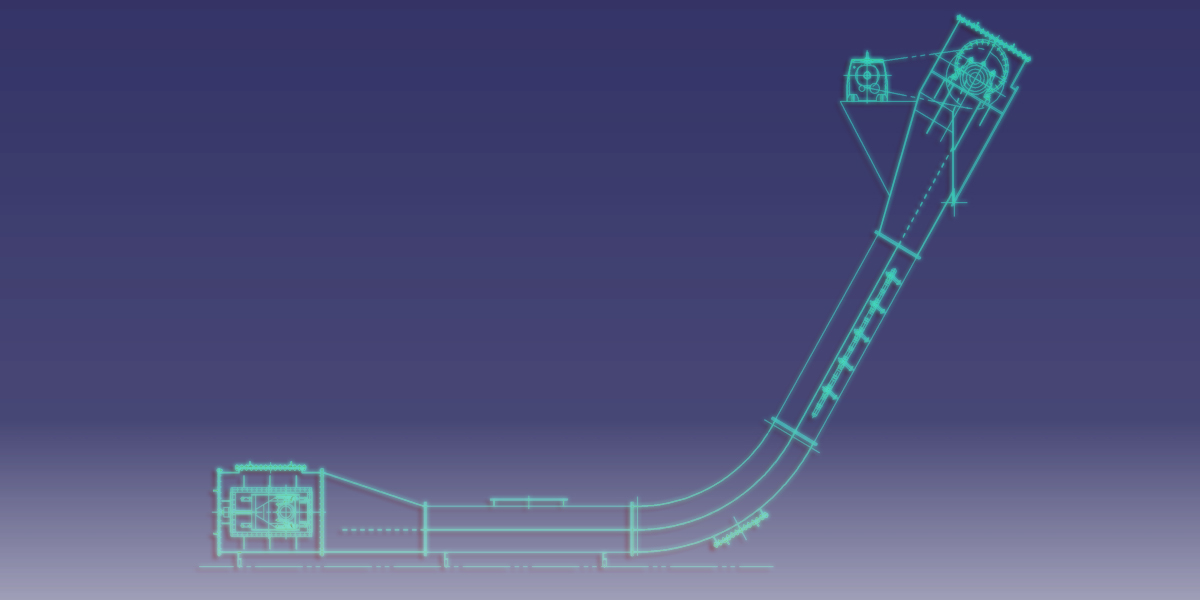

MS、MC、MZ通用型埋刮板输送机 |
一、简介 |
埋刮板输送机是借助于在封闭的壳体内运动着的刮板链条而使散体物料按预定目标输送的运输设备。它具有体积小、密封性强、刚性好、工艺布置灵活、安装维修方便、并能多点加料和多点卸料等优点,显著改善了工人的劳动条件,防止了环境污染。
埋刮板输送机原理是依赖于物料所具有的内摩擦力和侧压力,在输送物料过程中,刮板链条运动方向的压力以及在不断给料时下部物料对上部物料的推移力,这些作用力的合成足以克服物料在机槽中被输送时与壳体之间产生的外摩擦阻力和物料自身的重量。使物料无论在水平输送、倾斜输送和垂直输送时都能形成连续的料流向前移动。
埋刮板输送机对物料有下列要求:
1)物料松散密度:p=0.2~1.8t/m3;
2)物料温度:通用型适用于物料温度小于100°C;
3)含水率:含水率与物料的料度、粘度有关,一般应以手捏成团撒手后仍能松散为度;
4)当用于高温热料、磨蚀性物料、大块度大密度物料、需防爆物料、易流动物料等输送时,宜选用相应特定机型。埋刮板输送机不宜输送的物料如,高温、有毒、易爆、粘性强、悬浮性流动性极强、极脆易破碎的物料等。
埋刮板输送机广泛用于输送煤炭、水泥、粮食、饲料、纯碱、木片、苇片等物料,日益成为电力、轻工、粮食、化工、冶金等各个部门不可缺少的运输设备之一。为净化环境造福人类作出了贡献。
|
二、主要布置形式结构、技术性能 |
在实际应用过程中MS、MC、MZ埋刮板输送机机型应用较多,其整机布置形式及主要结构组成及技术参数如下: |

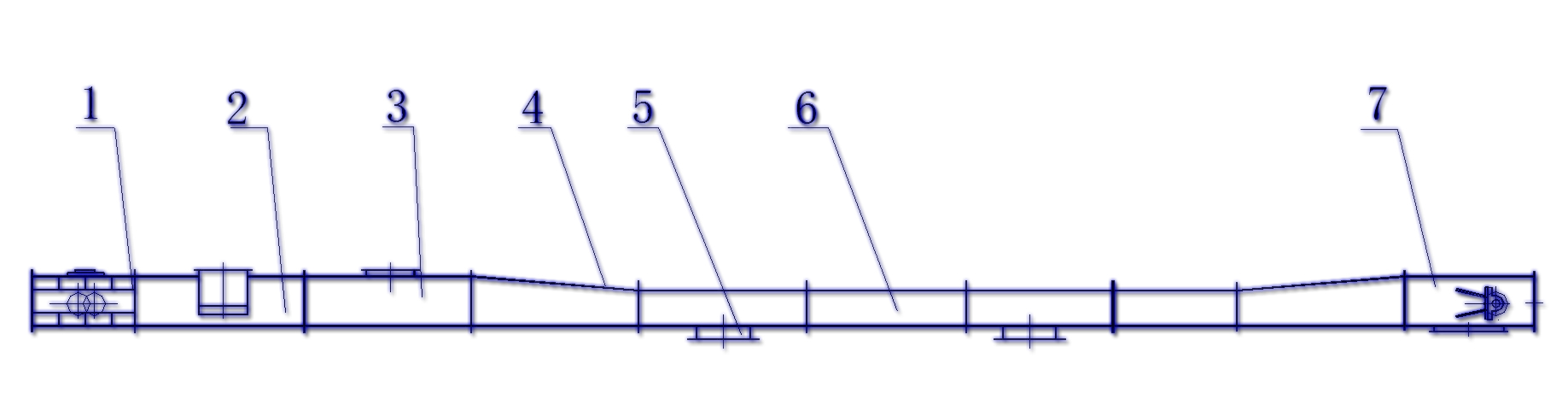

1、MS埋刮板输送机 |
 |
1)尾部 2)B型加料段 3)A型加料段 4)过渡段 5)卸料口 6)水平中间段 7)头部
|
表1 MS型埋刮板输送机技术性能表 |
型号 |
速度 |
输送量 |
物料密度 |
L=10m |
L=20m |
L=30m |
L=40m |
L=50m |
L=60m |
最大功率 |
m/s |
m3/h |
t/m3 |
kW |
MS16 |
0.16 |
11 |
1 |
0.8 |
1.6 |
2.4 |
3.1 |
|
|
3 |
0.2 |
13 |
1 |
1 |
2 |
3 |
4 |
|
|
4 |
0.25 |
16 |
1 |
1.3 |
2.5 |
3.7 |
5 |
|
|
5.5 |
0.32 |
20 |
1 |
1.6 |
3.1 |
4.7 |
6.3 |
|
|
7.5 |
MS20 |
0.16 |
16 |
1 |
1.2 |
2.3 |
3.5 |
4.7 |
|
|
5.5 |
0.2 |
20 |
1 |
1.5 |
3 |
4.5 |
6 |
7.5 |
|
7.5 |
0.25 |
25 |
1 |
1.9 |
3.7 |
5.6 |
7 |
|
|
11 |
0.32 |
32 |
1 |
2.3 |
4.7 |
7 |
9.4 |
|
|
11 |
MS25 |
0.16 |
25 |
1 |
1.6 |
3.1 |
4.6 |
6.2 |
7.7 |
|
7.5 |
0.2 |
32 |
1 |
2 |
3.9 |
5.9 |
7.9 |
9.3 |
|
11 |
0.25 |
40 |
1 |
2.5 |
4.9 |
7.4 |
9.8 |
12.3 |
|
15 |
0.32 |
50 |
1 |
3.1 |
6.2 |
9.3 |
12.4 |
15.5 |
|
18.5 |
MS32 |
0.16 |
41 |
1 |
2.8 |
5.7 |
8.5 |
11.3 |
14.2 |
|
15 |
0.2 |
52 |
1 |
3.5 |
7.1 |
10.6 |
14.2 |
17.7 |
|
18.5 |
0.25 |
64 |
1 |
4.4 |
8.9 |
13.3 |
17.7 |
|
|
22 |
0.32 |
82 |
1 |
5.7 |
11.3 |
17 |
22.7 |
28.4 |
|
30 |
0.4 |
104 |
1 |
7.7 |
15.5 |
23.2 |
30.9 |
|
|
37 |
0.5 |
129 |
1 |
9.7 |
19.3 |
29 |
38.6 |
|
|
45 |
0.63 |
162 |
1 |
12.2 |
24.3 |
36.5 |
48.7 |
|
|
55 |
0.8 |
206 |
1 |
15.5 |
30.9 |
46.4 |
61.8 |
|
|
75 |
MS40 |
0.16 |
58 |
1 |
3.8 |
7.6 |
11.4 |
15.2 |
|
|
18.5 |
0.2 |
73 |
1 |
4.8 |
9.5 |
14.3 |
19 |
|
|
22 |
0.25 |
91 |
1 |
5.9 |
11.9 |
17.8 |
23.8 |
29.7 |
|
30 |
0.32 |
116 |
1 |
7.6 |
15.2 |
22.8 |
30.4 |
|
|
37 |
0.4 |
145 |
1 |
10.1 |
20.1 |
30.2 |
40.3 |
|
|
45 |
0.5 |
181 |
1 |
12.6 |
25.2 |
37.7 |
50.3 |
|
|
55 |
0.63 |
229 |
1 |
15.9 |
31.7 |
47.6 |
63.4 |
|
|
75 |
0.8 |
290 |
1 |
20.1 |
40.3 |
60.4 |
|
|
|
75 |
MS50 |
0.2 |
101 |
1 |
6.6 |
13.2 |
19.9 |
26.5 |
33.1 |
|
37 |
0.25 |
126 |
1 |
8.3 |
16.6 |
24.8 |
33.1 |
41.4 |
|
45 |
0.32 |
161 |
1 |
10.6 |
21.2 |
31.8 |
42.4 |
53 |
|
55 |
0.4 |
202 |
1 |
14.2 |
28.4 |
42.6 |
56.8 |
71 |
|
75 |
0.5 |
256 |
1 |
17.8 |
35.6 |
53.4 |
71.2 |
|
|
75 |
0.63 |
318 |
1 |
22.4 |
44.8 |
67.2 |
|
|
|
75 |
0.8 |
403 |
1 |
28.4 |
56.8 |
|
|
|
|
75 |
MS63 |
0.2 |
159 |
1 |
8.6 |
17.1 |
25.6 |
34.2 |
|
|
37 |
0.25 |
199 |
1 |
10.7 |
21.4 |
32.1 |
42.8 |
|
|
45 |
0.32 |
254 |
1 |
13.7 |
27.3 |
41 |
54.7 |
|
|
55 |
0.4 |
318 |
1 |
21.1 |
42.1 |
63.2 |
|
|
|
75 |
0.5 |
397 |
1 |
26.3 |
52.7 |
79 |
|
|
|
90 |
MS80 |
0.2 |
242 |
1 |
15.7 |
31.3 |
|
|
|
|
37 |
0.25 |
302 |
1 |
19.6 |
39.1 |
|
|
|
|
45 |
0.32 |
387 |
1 |
25.1 |
50.1 |
|
|
|
|
55 |
0.4 |
484 |
1 |
33.5 |
67.1 |
|
|
|
|
75 |
0.5 |
605 |
1 |
41.9 |
83.8 |
|
|
|
|
90 |
|
注:表中输送量按物料输送效率为70%计算所得,功率按物料的内摩擦角45º、外摩擦角31º计算。物料密度增大,功率成比例增大。
|

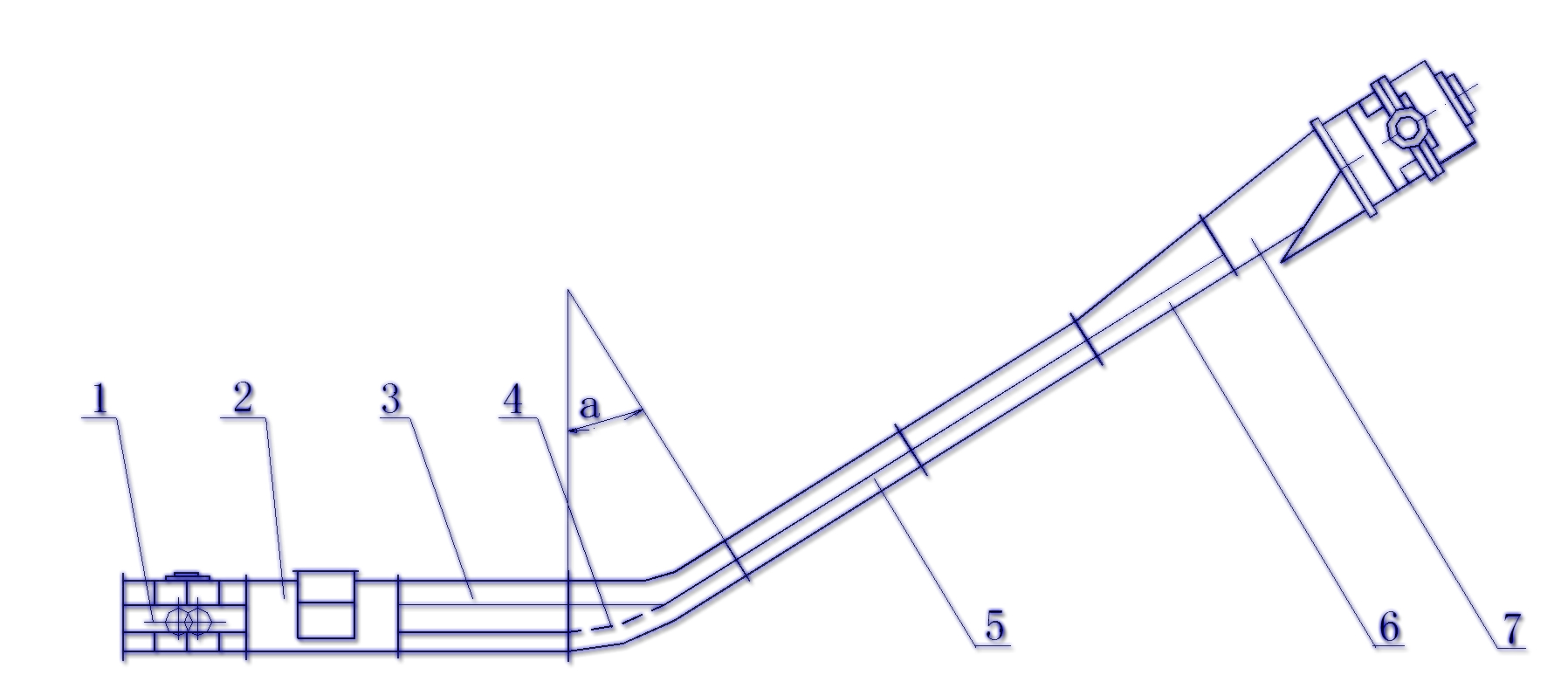

2、MC埋刮板输送机整机布置形式示意图 |
 |
1)尾部 2)加料段 3)下水平段 4)弯曲段 5)垂直中间段 6)过渡段 7)头部
|
表2 MC型埋刮板输送机技术性能表 |
型号 |
速度 |
输送量 |
物 料密度 |
H=5m |
H=10m |
H=15m |
H=20m |
H=25m |
最大功率 |
m/s |
m3/h |
t/m3 |
kW |
MC16 |
0.16 |
8 |
1 |
1.8 |
2.2 |
2.6 |
3 |
|
4 |
0.2 |
10 |
1 |
2.2 |
2.8 |
3.3 |
3.8 |
|
5.5 |
0.25 |
12 |
1 |
2.8 |
3.4 |
4.1 |
4.7 |
|
5.5 |
0.32 |
15 |
1 |
3.5 |
4.3 |
5.1 |
5.9 |
|
7.5 |
MC20 |
0.16 |
11 |
1 |
2.4 |
3 |
3.6 |
4.2 |
4.8 |
5.5 |
0.2 |
13 |
1 |
3 |
3.8 |
4.6 |
5.3 |
6.1 |
7.5 |
0.25 |
16 |
1 |
3.8 |
4.7 |
5.7 |
6.6 |
7.6 |
11 |
0.32 |
21 |
1 |
4.7 |
5.9 |
7.2 |
8.4 |
9.6 |
15 |
MC25 |
0.16 |
16 |
1 |
3.6 |
4.6 |
5.6 |
6.6 |
|
7.5 |
0.2 |
21 |
1 |
4.5 |
5.8 |
7.1 |
8.4 |
|
11 |
0.25 |
25 |
1 |
5.7 |
7.3 |
8.9 |
10.5 |
|
15 |
0.32 |
32 |
1 |
7.1 |
9.2 |
11.2 |
13.2 |
|
18.5 |
MC32 |
0.16 |
26 |
1 |
7.9 |
10 |
12.2 |
14.3 |
|
15 |
0.2 |
32 |
1 |
8.9 |
12.5 |
15.3 |
17.8 |
|
18.5 |
0.25 |
40 |
1 |
12.3 |
15.6 |
19.1 |
|
|
22 |
0.32 |
52 |
1 |
15.8 |
20 |
24.4 |
28.6 |
|
30 |
0.4 |
64 |
1 |
19.6 |
24.9 |
30.2 |
35.5 |
|
37 |
0.5 |
81 |
1 |
24.5 |
31.1 |
37.8 |
44.4 |
|
45 |
MC40 |
0.16 |
40 |
1 |
9.9 |
13.5 |
17 |
|
|
18.5 |
0.2 |
51 |
1 |
12.3 |
17.5 |
21.2 |
|
|
22 |
0.25 |
63 |
1 |
15.5 |
21 |
26.6 |
|
|
30 |
0.32 |
81 |
1 |
19.8 |
26.9 |
34 |
|
|
37 |
0.4 |
101 |
1 |
26.8 |
36.6 |
|
|
|
45 |
0.5 |
126 |
1 |
33.5 |
45.8 |
|
|
|
55 |
MC50 |
0.2 |
70 |
1 |
16.1 |
21.3 |
26.5 |
31.8 |
36.9 |
37 |
0.25 |
88 |
1 |
20.1 |
26.6 |
33.1 |
39.7 |
46.2 |
45 |
0.32 |
113 |
1 |
25.7 |
34 |
42.4 |
50.8 |
59.1 |
55 |
0.4 |
141 |
1 |
32.1 |
42.5 |
53 |
63.5 |
73.9 |
75 |
0.5 |
176 |
1 |
46.1 |
53.1 |
66.3 |
79.4 |
92.3 |
90 |
MC63 |
0.2 |
101 |
1 |
21.8 |
27.8 |
33.8 |
39.7 |
|
37 |
0.25 |
127 |
1 |
27.3 |
34.7 |
42.2 |
49.6 |
|
45 |
0.32 |
162 |
1 |
34.9 |
44.4 |
54 |
63.5 |
|
55 |
0.4 |
203 |
1 |
43.6 |
55.5 |
67.5 |
79.4 |
|
75 |
0.5 |
254 |
1 |
54.5 |
69.4 |
84.4 |
99.2 |
|
90 |
|
注:表中输送量按物料输送效率为70%计算所得,功率按物料的内摩擦角45、外摩擦角31计算。物料密度增大,功率成比例增大。
|

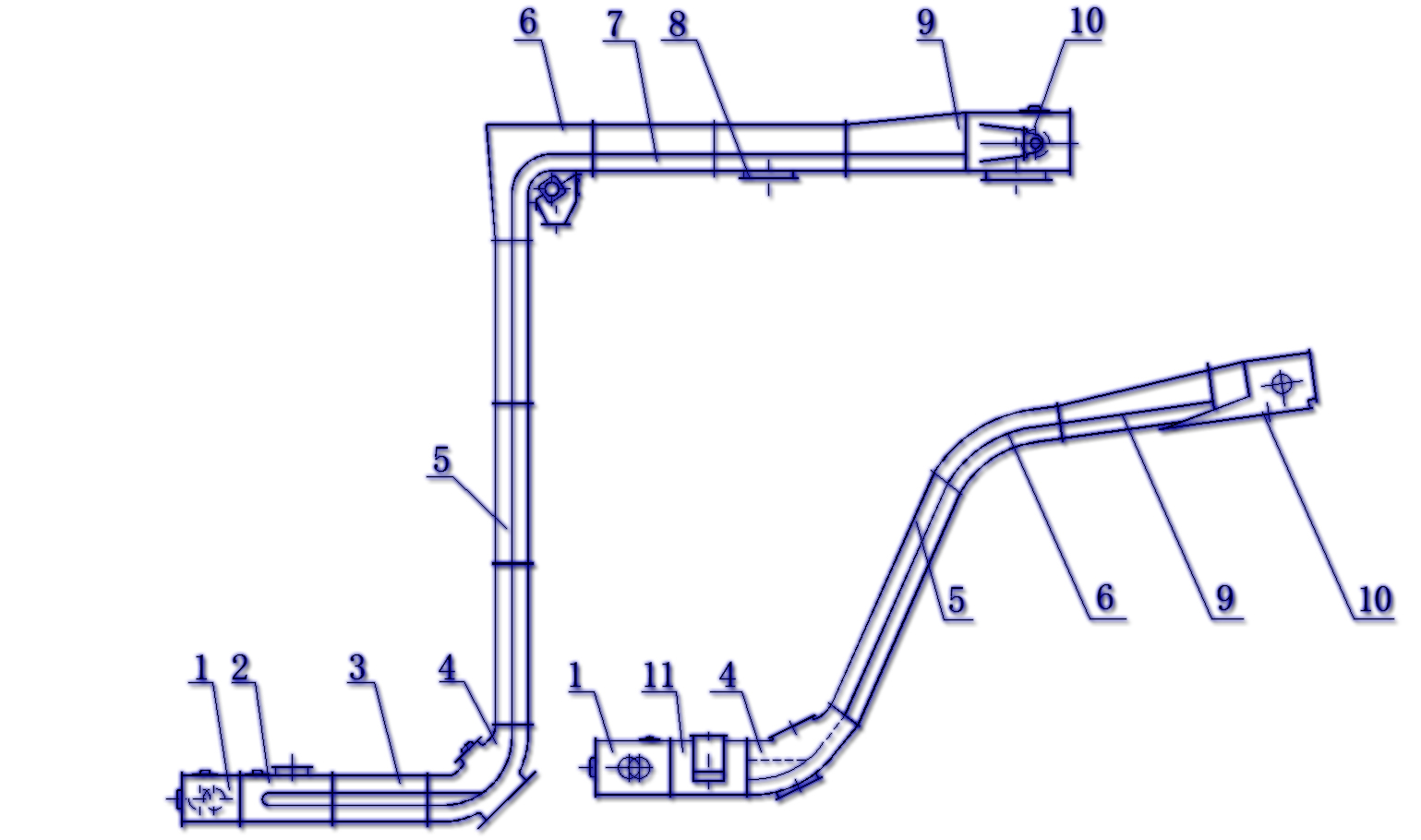

3、MZ埋刮板输送机整机布置形式示意图 |
 |
1)尾部 2)A型加料段 3)下水平段 4)弯曲段 5)垂直中间段 6)回转段 7)上水平段 8)卸料口 9)过渡段
10)头部 11)B型加料段
|
表3 MZ型埋刮板输送机技术性能表 |
型号 |
速度 |
输送量 |
物 料密 度 |
上水平段长度L(m) |
最 大功 率 |
m/s |
m3/h |
t/m3 |
5 |
10 |
15 |
20 |
25 |
kw |
MZ16 |
0.16 |
8 |
1 |
3.5 |
3.9 |
4.4 |
4.8 |
5.2 |
5.5 |
0.2 |
10 |
1 |
4.5 |
5 |
5.5 |
6.1 |
6.6 |
7.5 |
0.25 |
12 |
1 |
5.6 |
6.3 |
6.9 |
7.6 |
8.2 |
11 |
0.32 |
15 |
1 |
7 |
7.9 |
8.7 |
9.5 |
10.4 |
15 |
MZ20 |
0.16 |
11 |
1 |
4.9 |
5.4 |
6 |
6.5 |
7 |
11 |
0.2 |
13 |
1 |
6.2 |
6.9 |
7.6 |
8.3 |
9 |
15 |
0.25 |
16 |
1 |
7.8 |
8.7 |
9.5 |
10.4 |
11.2 |
18.5 |
0.32 |
21 |
1 |
9.8 |
10.9 |
12 |
13 |
14.1 |
22 |
MZ25 |
0.16 |
16 |
1 |
8.2 |
9 |
9.8 |
10.6 |
11.4 |
11 |
0.2 |
21 |
1 |
10.3 |
11.3 |
12.2 |
13.2 |
14.2 |
15 |
0.25 |
25 |
1 |
12.9 |
14.1 |
15.3 |
16.5 |
17.7 |
18.5 |
0.32 |
32 |
1 |
16.2 |
17.7 |
19.2 |
20.8 |
22.3 |
22 |
MZ32 |
0.16 |
26 |
1 |
11 |
12.2 |
13.4 |
14.6 |
15.8 |
15 |
0.2 |
32 |
1 |
13.8 |
15.3 |
16.7 |
18.2 |
19.8 |
18.5 |
0.25 |
40 |
1 |
17.3 |
19.1 |
20.9 |
22.7 |
|
22 |
0.32 |
52 |
1 |
22.1 |
24.4 |
26.8 |
29.1 |
31.6 |
30 |
0.4 |
64 |
1 |
28.4 |
315 |
34.6 |
37.7 |
|
37 |
0.5 |
81 |
1 |
35.5 |
39.4 |
43.3 |
47.1 |
|
45 |
MZ40 |
0.16 |
40 |
1 |
18.5 |
|
|
|
|
18.5 |
0.2 |
51 |
1 |
19 |
21 |
|
|
|
22 |
0.25 |
63 |
1 |
28.9 |
|
|
|
|
30 |
0.32 |
81 |
1 |
37 |
|
|
|
|
37 |
0.4 |
101 |
1 |
45 |
|
|
|
|
45 |
0.5 |
126 |
1 |
51.7 |
|
|
|
|
55 |
MZ50 |
0.2 |
70 |
1 |
33.6 |
36.6 |
|
|
|
37 |
0.25 |
88 |
1 |
42 |
|
|
|
|
45 |
0.32 |
113 |
1 |
53.8 |
|
|
|
|
55 |
0.4 |
141 |
1 |
68.8 |
|
|
|
|
75 |
0.5 |
176 |
1 |
86 |
|
|
|
|
90 |
|
注:
1、表中输送量按物料输送效率为70%计算所得,功率按物料的内摩擦角45°、外摩擦角31°计算。物料密度增大,功率成比例增大。
2、表中所列功率为MZ16-25提升高度为20m,MZ32-50提升高度为13m时计算所得。
3、当提升高度与上述高度不符时,其功率为上水平段功率(参照同型号MS确定)与垂直提升功率(参照同型号MC型确定)之和。
|
三、说明 |
本产品可根据客户实际需求设计、制作,欢迎来电来函咨询。
凡订购产品的客户,我们一律帮您免费设计、布置和专业的技术指导,使您订购的产品发挥最大的效率。
另外,我们给客户配置的零部件均为知名厂家产品,每个部件的材质、制造工艺都有严格的把关,并有专业的安装人员进行安装、调试,敬请放心订购。 |
