皮带刮板输送机 |
| 一、简介 |

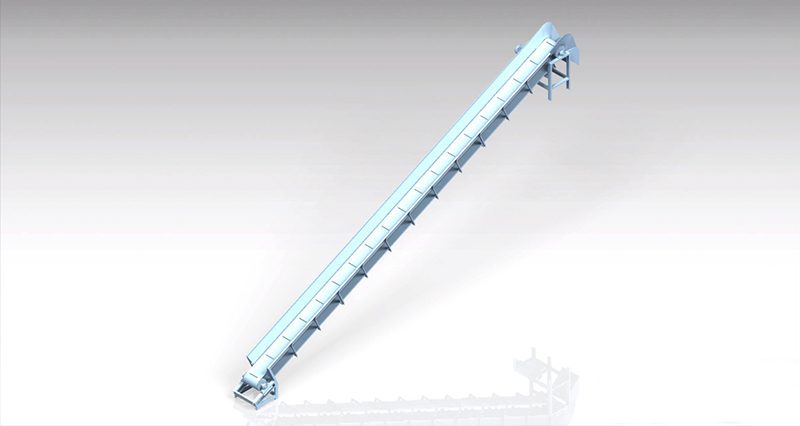

皮带刮板输送机是在原普通皮带输送机上改进的新型输送机。其构造简单、制造容易、维护方便，运行稳定，特别适合输送块状物料，如鲜木薯、葛根等，南方大部分木薯淀粉厂、酒精厂都采用了该类型的输送机。
运行时，皮带刮板输送机的皮带呈平面方式，在保证和提高输送带的有效利用面积同时，用单个托辊组代替了三个托辊组成的托辊组，减少了托辊的使用量，也改善皮带平面受力情况。所以，整机输送量、运行的稳定性、输送带使用期都有很大的提高。
驱动滚筒和尾部滚筒都采用了更好的防滑设计，结构简单、少维护、持久耐用。
轴承采用带座外球面球轴承，安装及更换方便、性能优越、维护少、耐用。
输送带上装有刮板，进料更稳定，输送过程物料不容易打滑、增大了输送槽的可填充系数使得输送量大大提高。同时，输送机的可安装倾斜角度可提高到25～30度，大大缩小输送机的长度和减少现场占用空间。
输送带采用多层聚脂帆布带，即聚脂芯输送带。输送带更耐承载，在提高整机性能同时减少了整机的维护量。
输送带接头采用多层硫化接头，其承载强度更有保证。
传动结构为滚筒外设式，对日后安装、维护及改造更有利。
整机设计、制造过程采用模块化、分段制造。使得设计、制造、运输、安装过程更高效、可靠、简单，具有更好的适应性,和产品质量。
我们的设计全部采用公式化算法、计算机平面或三维绘制，整机制造及安装尺寸均准确无误。如用户提供详细的现场情况和尺寸，我们还可以为用户免费绘制基础图、料斗下料图、安装图等。
|
| 二、相关参数 |
|
型号 |
功率 |
输送量 |
备注 |
| kW |
t/h |
|
PDGBSSJ-300 |
1.5～2.2 |
5～10 |
|
|
PDGBSSJ-400 |
3～4 |
10～15 |
|
|
PDGBSSJ-500 |
5.5～7.5 |
15～20 |
|
|
PDGBSSJ-600 |
7.5～11 |
20～35 |
|
|
PDGBSSJ-800 |
11～15 |
35～50 |
|
|
PDGBSSJ-1000 |
18.5～22 |
50～85 |
|
| ｀｀｀ |
｀｀｀ |
｀｀｀ |
|
|
| 说明：以上资料仅供参考，实际根据使用工况进行设计、配置。 |
