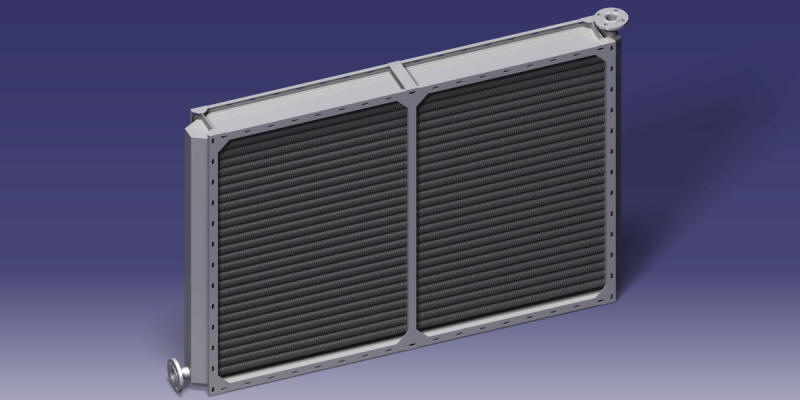

散热片（换热器） |
| 一、简介 |
目前淀粉工业用散热片主要为翅片管散热片。
而最常用的是绕钢片的翅片管散热片（即SRZ型散热片）和铝扎翅片管散热片，即SZL型散热片）。
碳钢材质的绕钢片的翅片管散热片一般喷涂的是高温银漆或其它普通高温漆，这样对淀粉质量或多或少都会产生一定影响。也有些稍微好的散热片采用的是喷铝或喷锌工艺，对翅片管的传热效果也起到一定的促进作用。
而铝扎翅片管散热片的单片散热面积大、性能可靠、质量优越、可用时间长、性价比更高。
就拿日产150吨的木薯淀粉生产线比较：
配绕翅片管的数量是12～14片×211平米（实际换热效果较差），使用期3～4个榨季；
配铝扎翅片管数量为10片×270平米（实际换热效果好），使用期5～6个榨季。
事实证明，150吨木薯淀粉生产线若采用铝扎翅片管，则采购成本要节省5000～12500元，使用期更长、换热效果更佳、淀粉质量更好、更高效节能。
因此，在此建议淀粉企业，尽量考虑购买铝扎翅片管散热片，尤其是生产中高档食用淀粉的企业。
|
|
二、相关参数 |
| 参数名称 |
值 |
单位 |
备注 |
|
适用范围 |
蒸汽——空气换热 |
|
|
导热油——空气换热 |
| 翅片管形式 |
铝扎片翅片或绕钢片翅片 |
|
| 设计压力 |
1.6 |
MPa |
以实际为准 |
| 设计温度 |
300 |
℃ |
以实际为准 |
| 散热面积 |
100～300 |
㎡ |
以实际为准 |
| 无缝管尺寸 |
Φ25×2 |
mm |
以实际为准 |
| 翅片高度 |
12 |
mm |
以实际为准 |
| 单片重量 |
550 |
kg |
以实际为准 |
| 外型尺寸 |
2280×240×1680 |
mm |
长×宽×高
以实际为准 |
| 制作标准 |
《空气冷却器与空气加热器》（GB/T 14296－2008） |
|
|
说明：以上资料仅供参考，实际根据使用工况进行设计、配置。
|
