双轴螺旋叶片洗矿机 |
| 一、简介 |
SLXYPXK系列双轴叶片洗矿机是矿山行业不可缺少的矿山机械产品,特别是用于清洗铁矿、锰矿、铜镍等需要高强度搅拌水洗的矿物，该机体形大,但结构简单,使用维修方便,产品质量好，经久耐用。

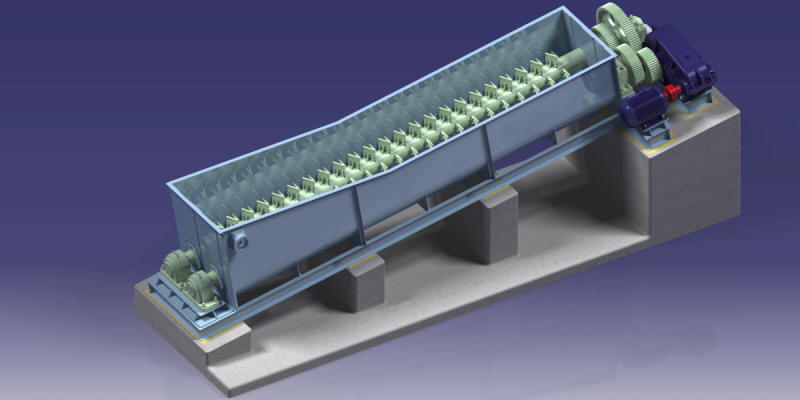

双轴叶片洗矿机是由搅拌清洗轴、传动齿轮、洗矿槽、机架等部件组成，它是由电动机或柴油机动力经皮带轮或弹性联轴器传动到减速箱，进而带动双轴上的齿轮，从而使双轴作对称圆周螺旋式的转动、产生高效的清洗效果。该机械体型大，材料比较厚重，安装要稳固。
设备安装斜度是根据洗矿的干净程度来决定，安装斜度一般在8-16°之间，设备长度根据安装角度确定，功率和转速视原料情况和处理量而定，给矿粒度与叶片间间隙、叶片和筒体间隙等相关。
重型洗矿机功率大、造价贵，但可以适应100mm以下块状物料的清洗，遇到大块物料时，减速机、齿轮、联轴器等不容易损坏；而轻型洗矿机功率小、造价便宜，只适合50mm以下块状物料的清洗，遇到大块物料时，减速机、齿轮、联轴器等容易损坏。所以客户应根据实际物料情况慎重选择。
重型机和轻型机在处理量、物料粒度、驱动布置、轴承选择、轴承座选择、支撑架结构、叶片材质、叶片结构、叶片排列、使用场合等方面差异很大，如需订购请注明相应参数。另外，该机主轴、搅拌叶片的不同材质、以及各部件不同的结构，对应的成本差别很大，订购时请注明各部件的材质及整机的结构要求。 |
|
|
二、相关参数 |
| 型号 |
公称直径 |
转速 |
给矿粒度 |
安装角度 |
产量 |
功率 |
备注 |
| mm |
r/min |
mm |
° |
t |
kW |
| SYPXK-320 |
Φ320 |
24～40 |
≤30 |
8～16 |
10 |
5.5～7.5 |
配置以实际为准；
产量仅为参考，与矿大小、密度等有关。 |
| SYPXK-420 |
Φ420 |
≤40 |
20 |
7.5～11 |
| SYPXK-530 |
Φ530 |
≤50 |
30 |
11～15 |
| SYPXK-630 |
Φ630 |
≤60 |
40 |
22 |
| SYPXK-750 |
Φ750 |
≤70 |
50～60 |
30 |
| SYPXK-850 |
Φ850 |
≤80 |
60～70 |
37 |
| SYPXK-1000 |
Φ1000 |
≤100 |
80～100 |
45～55 |
|
说明：以上资料仅供参考，实际根据使用工况进行设计、配置。
|
|
