螺旋洗矿、分级、回收机 |
| 一、简介 |
螺旋洗矿、分级、回收机主要有高堰式单螺旋和双螺旋、沉没式单螺旋和双螺旋四种类型机。依据不同的用途有不同的称呼。
适用范围：适用于矿厂、化工厂、建筑施工等过程中，需要对物料进行洗矿、分级、回收的工段。

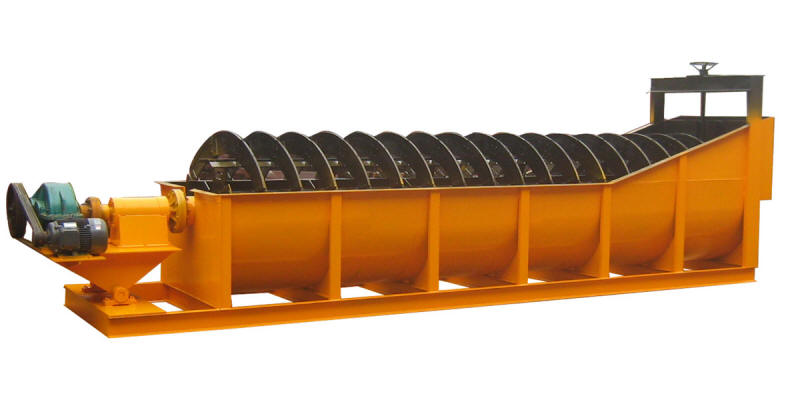

该机结构：分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座（轴瓦）和排矿阀组成。
该机用于分级作业时的工作原理：分级机是借助于固体粒大小不同，比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在水中成溢流出，粗矿粒沉于槽底。由螺旋推向上部排出，来进行机械分级的一种分级设备，能把磨机内磨出的料粉级于过滤，然后把粗料利用螺旋片旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。该机底座采用槽钢，机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套，耐磨耐用，提升装置分电动和手动两种。 |
|
|
二、相关参数 |
| 型号 |
螺旋直径
(mm) |
螺旋转速
(r/min) |
水槽长度
(mm) |
电动机功率（kw） |
外形尺寸（mm） |
机重
（t） |
| 传动用 |
升降用 |
长 |
宽 |
高 |
| FG-3 |
300 |
12-30 |
3000 |
1.1 |
- |
3850 |
490 |
1140 |
0.7 |
| FG-5 |
500 |
8-12.5 |
4500 |
1.1 |
- |
5430 |
680 |
1480 |
1.9 |
| FG-7 |
750 |
6-10 |
5500 |
3 |
- |
6720 |
980 |
1820 |
3.1 |
| FG-10 |
1000 |
5-8 |
6500 |
5.5 |
- |
7590 |
1240 |
2380 |
4.9 |
| FC-10 |
8400 |
7.5 |
9600 |
1240 |
2680 |
6.2 |
| FG-12 |
1200 |
4-6 |
6500 |
7.5 |
2.2 |
8180 |
1570 |
3110 |
8.5 |
| FC-12 |
8400 |
7.5 |
2.2 |
10370 |
1540 |
3920 |
11.0 |
| 2FG-12 |
6500 |
15 |
4.4 |
8230 |
2790 |
3110 |
15.8 |
| 2Fc-12 |
8400 |
15 |
4.4 |
10370 |
2790 |
3920 |
17.6 |
| FG-15 |
1500 |
4-6 |
8300 |
7.5 |
2.2 |
10410 |
1880 |
4080 |
12.5 |
| FC-15 |
10500 |
7.5 |
2.2 |
12670 |
1820 |
4890 |
16.8 |
| 2FG-15 |
8300 |
15 |
4.4 |
10410 |
3390 |
4080 |
22.1 |
| 2FC-15 |
10500 |
15 |
4.4 |
12670 |
3370 |
4890 |
30.7 |
| FG-20 |
2000 |
3.6-5.5 |
8400 |
11-15 |
3 |
10790 |
2530 |
4490 |
20.5 |
| FC-20 |
12900 |
11-15 |
3 |
15610 |
2530 |
5340 |
28.5 |
| 2FG-20 |
8400 |
22-30 |
6 |
11000 |
4600 |
4490 |
35.5 |
| 2FC-20 |
12900 |
22-30 |
6 |
15760 |
4600 |
5640 |
48.7 |
| FG-24 |
2400 |
3.67 |
9130 |
15 |
3 |
11650 |
2910 |
4970 |
26.8 |
| FC-24 |
14130 |
18.5 |
4 |
16580 |
2930 |
7190 |
41.0 |
| 2FG-24 |
9130 |
30 |
6 |
12710 |
5430 |
5690 |
45.8 |
| 2FC-24 |
14130 |
37 |
8 |
17710 |
5430 |
8000 |
67.9 |
| 2FG-30 |
3000 |
3.2 |
12500 |
40 |
8 |
16020 |
6640 |
6350 |
73.0 |
| 2FC-30 |
14300 |
- |
- |
17091 |
- |
8680 |
84.8 |
|
说明：以上资料仅供参考，实际根据使用工况进行设计、配置。
|
